Unter den technischen Wegen zur Leichtbauweise von Automobilen und Baumaschinen ist warmgewalzter hochfester Stahl das am weitesten verbreitete Kernstrukturmaterial mit optimalem Preis-Leistungs-Verhältnis. Es deckt ein breites Anwendungsspektrum ab, darunter Rahmenlängsträger und Ladebodenplatten für Nutzfahrzeuge, Fahrgestellhilfsrahmen und Querlenker für Personenkraftwagen sowie tragende Strukturen von Batteriepaketen für Fahrzeuge mit neuer Energie. Von hochformbarem duktilem Stahl mit 240 MPa bis zu ultrahochfestem Stahl mit 960 MPa bestimmen die Leistungsgrenzen, Prozesseigenschaften und Ausfallrisiken verschiedener Qualitäten direkt die Gewichtsreduzierungsobergrenze, die Sicherheitsmarge und die Herstellungskosten von Strukturen.
Bei täglichen Aufgaben wie der Materialauswahl, der CAE-Simulationsmodellierung und der Fehleruntersuchung vor Ort stoßen viele Ingenieure häufig auf Probleme wie nicht übereinstimmende Materialqualitäten, ungenaue Leistungsparameter und eine unklare Beurteilung der Fehlerursachen. Um diesen Herausforderungen zu begegnen, sortieren wir systematisch das gesamte Spektrum technischer Daten für die wichtigsten Güten zweier Hauptserien: konventionellen warmgewalzten Stahl und warmgewalzten Feinkornstahl. Die Berichterstattung umfasst grundlegende Konzepte, mechanische Eigenschaften, Herstellungsprozesse, Anwendungen auf Industrie- und Fahrzeugebene, Schlüsselpunkte für die CAE-Simulation sowie Grundursachen und Lösungen für vier typische Fehlermodi.
一、Überblick über Materialsysteme und Kernkonzepte
Die in diesem Artikel behandelten Materialien lassen sich in zwei Kategorien einteilen, die beide als warmgewalzte Baustähle klassifiziert werden. Ihr Hauptunterschied liegt in Kornverfeinerungsprozessen und Festigkeitsklassen.
1. Konventioneller warmgewalzter Stahl
Diese Stahlkategorie wird durch herkömmliche Warmwalzverfahren ohne spezielle thermomechanisch kontrollierte Walz- und Kühlbehandlungen zur Kornfeinung hergestellt. Seine Festigkeitsverbesserung wird durch einen niedrigen Kohlenstoffgehalt in Verbindung mit kleineren Legierungselementen erreicht, während die grundlegende Kaltumformbarkeit erhalten bleibt. Es eignet sich für allgemeine Strukturbauteile und einfach geformte Teile.
● XF350 / XF450: Warmgewalzte Baustähle in handelsüblicher Qualität. Die Zahlenangaben geben die Mindeststreckgrenze in MPa an. Es handelt sich um warmgewalzte Stähle mit niedrigem Kohlenstoffgehalt für die Kaltumformung. Die chemische Zusammensetzung und die detaillierten mechanischen Eigenschaften variieren geringfügig zwischen den verschiedenen Stahlwerken. Diese Güten werden hauptsächlich für tragende Strukturen mit mäßigen Anforderungen an die Formbarkeit verwendet.
● Domex 240YP: Kaltumformbarer warmgewalzter Stahl von SSAB aus Schweden. Die Endung „YP“ steht für Yield Point Steel. Es handelt sich um eine Sorte mit geringer Festigkeit und hoher Duktilität, die sich durch hervorragende Kaltbiege- und Stanzeigenschaften auszeichnet und der Norm EN 10051 entspricht.
● Domex MC-Serie (315MC ~ 600MC): Thermomechanisch gewalzte hochfeste Stähle unter der Produktlinie von SSAB. Ihre Eigenschaften entsprechen vollständig den in EN 10149-2 spezifizierten MC-Stählen der S-Serie und unterstützen die Dual-Sorten-Zertifizierung. Diese Serie zeichnet sich durch hervorragende Chargenkonsistenz und hohe Stahlreinheit aus.
2. Warmgewalzter Feinkornstahl
Er ist auch als mikrolegierter hochfester TMCP-Stahl bekannt und entspricht der europäischen Norm EN 10149-2. Die Regeln für die Klassenbezeichnung sind wie folgt definiert:
● S: Baustahl
● Ziffer: Mindeststreckgrenze (MPa)
● MC: Thermomechanisch gewalzter Stahl, der für die Kaltumformung geeignet ist
Durch TMCP-Prozesse und Mikrolegierungen mit Nb, V und Ti wird eine ultrafeine Kornstruktur erreicht. Diese Stähle behalten auch bei hohen Festigkeitsniveaus eine hervorragende Umformbarkeit, Schweißbarkeit und Kältezähigkeit bei, was sie derzeit zum Kernwerkstoff für Leichtbaukonstruktionen in der Automobil- und Baumaschinenbranche macht.
二、Vergleich der Kernleistungsparameter
1. Zusammenfassung der mechanischen Eigenschaften (Mindestwerte als Standard, Dicke ≤ 10 mm)
|
Kategorie |
Note |
Mindeststreckgrenze ReH (MPa) |
Zugfestigkeit Rm (MPa) |
Dehnung nach Bruch A5 (%) |
Typischer Bereich des Streckgrenzen-Zug-Verhältnisses |
|
Konventioneller warmgewalzter Stahl |
XF350 |
≥350 |
430~560 |
≥22 |
0.63~0.81 |
|
|
XF450 |
≥450 |
520~650 |
≥18 |
0.69~0.87 |
|
|
Domex 240YP |
≥240 |
340~420 |
≥28 |
0.57~0.71 |
|
|
Domex 315MC |
≥315 |
390~510 |
≥24 |
0.62~0.81 |
|
|
Domex 355MC |
≥355 |
430~550 |
≥23 |
0.65~0.83 |
|
|
Domex 420MC |
≥420 |
480~620 |
≥19 |
0.68~0.88 |
|
|
Domex 500MC |
≥500 |
550~700 |
≥16 |
0.71~0.91 |
|
|
Domex 500MC |
≥500 |
550~700 |
≥16 |
0.71~0.91 |
|
Warmgewalzter Feinkornstahl |
S315MC |
≥315 |
390~510 |
≥24 |
0.62~0.81 |
|
|
S355MC |
≥355 |
430~550 |
≥23 |
0.65~0.83 |
|
|
S420MC |
≥420 |
480~620 |
≥19 |
0.68~0.88 |
|
|
S460MC |
≥460 |
520~670 |
≥17 |
0.69~0.88 |
|
|
S500MC |
≥500 |
550~700 |
≥16 |
0.71~0.91 |
|
|
S550MC |
≥550 |
600~760 |
≥15 |
0.72~0.92 |
|
|
S600MC |
≥600 |
650~820 |
≥13 |
0.73~0.92 |
|
|
S650MC |
≥650 |
700~880 |
≥12 |
0.74~0.93 |
|
|
S700MC |
≥700 |
750~950 |
≥11 |
0.74~0.93 |
|
|
S900MC |
≥900 |
930~1200 |
≥8 |
0.75~0.97 |
|
|
S960MC |
≥960 |
980~1250 |
≥7 |
0.77~0.98 |
√ Datenquellen: Norm EN 10149-2:2013, offizielle SSAB-Produkthandbücher und technische Spezifikationen des Salzgitter-Stahlwerks.
Regel für das Verhältnis von Streckgrenze zu Zugfestigkeit: Das Gesamtverhältnis von Streckgrenze zu Zugfestigkeit steigt mit zunehmendem Festigkeitsgrad. Bei gleichem Festigkeitsniveau weist Feinkornstahl ein etwas höheres Verhältnis von Streckgrenze zu Zugfestigkeit auf als herkömmlicher warmgewalzter Stahl, sein Plastizitätsspielraum reicht jedoch immer noch aus, um die Anforderungen der Kaltumformung zu erfüllen.
2. Chemische Zusammensetzung und physikalische Eigenschaften
• Bauteileigenschaften: Alle Serien sind kohlenstoffarm ausgelegt (C ≤ 0,12 %). Die Festigkeit wird durch Mn- und Si-Mischkristallverfestigung und Nb/V/Ti-Mikrolegierungsverstärkung erhöht. Der Gehalt an P beträgt ≤ 0,025 % und S beträgt ≤ 0,015 %. Das Kohlenstoffäquivalent (CEV) beträgt im Allgemeinen ≤ 0,45 %, was eine hervorragende Schweißleistung gewährleistet.
• Physikalische Parameter: Elastizitätsmodul E = 206 GPa, Poissonzahl μ = 0,3, Dichte ρ = 7,85 g/cm³, thermischer Ausdehnungskoeffizient ≈ 11,5 × 10⁻⁶ /℃. Diese Werte stimmen im Wesentlichen mit denen von gewöhnlichem Kohlenstoffstahl überein, und die Simulationsberechnungen können direkt die physikalischen Parameter von gewöhnlichem Stahl verwenden.
三、Produktionsprozessanalyse
1. Gewöhnlicher Warmwalzprozess
Der herkömmliche Warmwalzprozess läuft wie folgt ab: Brammenerwärmung (1150 - 1250℃) → Vorwalzen → Feinwalzen → laminare Abkühlung → Walzen. Dieser Prozess beruht auf der Rekristallisation des Austenits zur Verfeinerung der Körner, wobei die Mikrostruktur hauptsächlich aus Ferrit + Perlit besteht. Es zeichnet sich durch eine hohe Produktionseffizienz und niedrige Kosten aus, das Potenzial zur Festigkeitsverbesserung ist jedoch begrenzt und die Formbarkeit nimmt unter Bedingungen hoher Festigkeit erheblich ab.

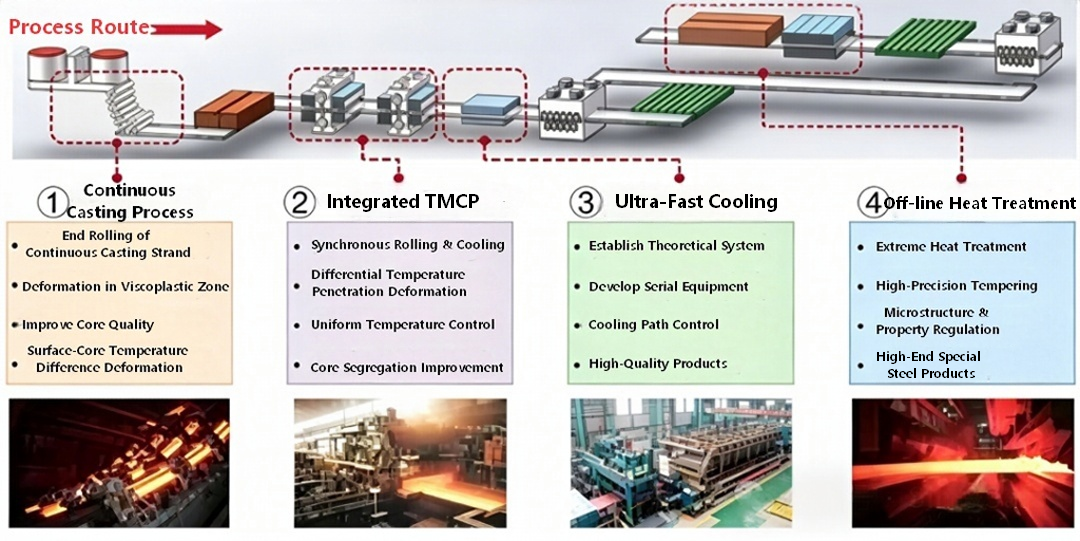

2. TMCP Thermomechanisches Walzverfahren (Kerntechnologie für Feinkornstahl)
TMCP (Thermo-Mechanical Control Process) bezeichnet die Kontrollwalz- und Kontrollkühltechnologie. Es handelt sich um das Kernproduktionsverfahren für hochfesten Feinkornstahl, der die Kombination von hoher Festigkeit und hoher Zähigkeit ermöglicht, ohne dass eine anschließende Wärmebehandlung erforderlich ist.
• Grundprinzip:
a. Kontrollwalzenstufe: Führen Sie in der Austenit-Nichtrekristallisationszone (800–950 °C) ein starkes Reduktionswalzen durch, um die Austenitkörner zu verlängern und Verformungsenergie zu akkumulieren, wodurch eine große Anzahl von Keimbildungsstellen für die anschließende Phasenumwandlung bereitgestellt wird.
B. Kontrollierte Abkühlungsphase: Unmittelbar nach dem Endwalzen wird eine beschleunigte Abkühlung (geschichtete Wasserkühlung) angewendet, um die Ferrit-Perlit-Umwandlungszone schnell zu durchlaufen, das Kornwachstum zu hemmen und letztendlich ultrafeine Ferritkörner (bis zu 3–5 μm) zu erhalten. Bei einigen hochfesten Qualitäten wird eine Bainitstruktur gebildet, wodurch eine Kombination aus Feinkornverfestigung und Phasenumwandlungsverfestigung erreicht wird.
• Prozessvorteil: Ohne Erhöhung des Kohlenstoffgehalts wird die Festigkeit deutlich erhöht und gleichzeitig eine hervorragende Plastizität, Zähigkeit und Schweißbarkeit beibehalten. Dies ist derzeit der kostengünstigste Produktionsweg für hochfesten Stahl.
四、Industrielle und vollständige Automobilanwendungsszenarien
1. Allgemeine industrielle Anwendungen
Baumaschinen: Muldenkipper-Ladungsaufbauten, Kranausleger und Baggerbauteile. •Hohe Festigkeit ermöglicht Gewichtsreduzierung und höhere Belastbarkeit.
•Logistikausrüstung: Container, Sattelaufliegerrahmen und Transporter-Seitenwände, die das Leergewicht reduzieren und die Nutzlastkapazität erhöhen.
•Kommunal- und Energieindustrie: Öl- und Gastransportleitungen, Photovoltaik-Stützen und Hebemaschinenkonstruktionen, die Festigkeit und Kältezähigkeit ausgleichen.
2. Automobilanwendungen für das gesamte Fahrzeug
Warmgewalzter hochfester Stahl dient als Kernmaterial für Automobilchassis und tragende Strukturen und deckt alle Anwendungsszenarien von Nutz- und Personenkraftwagen ab.
(1) Nutzfahrzeugsektor
•Rahmensystem: Längsträger, Querträger und Verstärkungsplatten sind die Hauptanwendungsgebiete für S500MC und S700MC. Bei inländischen Schwerlastkraftwagen wird häufig hochfester Stahl mit einer Festigkeit von 600/700 MPa verwendet, um den herkömmlichen 510L-Rahmenstahl zu ersetzen, was zu einer Reduzierung des Rahmengewichts um 15–30 % führt. Beispielsweise ermöglicht der Ersatz von B510L durch Stahl der Güteklasse 700 MPa den Wechsel der Längsträger schwerer Lkw von der Doppelschicht- zur Einschichtkonstruktion, wodurch eine Gewichtseinsparung von über 30 % erreicht wird.
•Ladungsaufbauten und Achsen: Sorten über S550MC werden für Bodenplatten von Muldenkippern verwendet, um die Schlagfestigkeit und Verschleißfestigkeit erheblich zu erhöhen. Die Achsgehäuse bestehen aus S420MC–S500MC und bieten ein ausgewogenes Verhältnis von Formbarkeit und Belastbarkeit.
(2) Personenkraftwagen- und New-Energy-Fahrzeugsektor
•Fahrwerkssystem: S355MC–S550MC werden üblicherweise für Hilfsrahmen, Querlenker und Achsschenkelhalterungen verwendet. Durch den Ersatz von herkömmlichem kohlenstoffarmen Stahl wird das Gewicht um mehr als 20 % gesenkt, während gleichzeitig die Steifigkeit des Fahrgestells und die Fahrleistung verbessert werden.
•Karosseriestrukturen: S420MC–S600MC werden an Stoßfängerquerträgern, Schwellerverstärkungen und Sitzschienen angebracht, um die Absorption der Aufprallenergie und die Eindringschutzleistung zu verbessern.
五、 Erweiterte Anwendungen in der CAE-Simulation
Die Simulationsanalyse von warmgewalztem hochfestem Stahl deckt vier Kernszenarien ab: Strukturleistung, Crashsicherheit, Ermüdungsbeständigkeit und Umformprozesse, mit entsprechenden Materialmodellen und Parametern, die für jedes Szenario erforderlich sind.
1. Statische Festigkeits- und Steifigkeitssimulation
•Anwendbare Szenarien: Rahmenbiege-/Torsionssteifigkeit, statische Belastungsfestigkeit von Aufhängungskomponenten, Spannungsanalyse von Schraubverbindungen usw.
•Materialmodelle: Lineares elastisches Modell für routinemäßige Steifigkeits- und Schwachlastanalysen; Elastoplastisches Modell gepaart mit echten Spannungs-Dehnungs-Kurven zur Überprüfung der Höchstlast und plastischen Verformung.
•Gemeinsame Software: Abaqus, OptiStruct, Ansys.
•Wichtige Anmerkungen: Hochfester Stahl weist ein undeutliches Streckgrenzenplateau auf. Um eine Überschätzung der Tragfähigkeit von Bauwerken zu vermeiden, müssen echte plastische Dehnungsdaten übernommen werden, die aus technischen Spannungen und Dehnungen umgewandelt wurden.
2. Crash-Sicherheitssimulation
•Anwendbare Szenarien: Ganzfahrzeugunfall, zerquetschte Stoßstange, Aufprallbedingungen auf das Fahrgestell
•Materialmodell: Johnson-Cook-Materialmodell mit integrierten Dehnungsratenparametern. Hochfeste Stähle zeichnen sich durch einen bemerkenswerten Dehngeschwindigkeitshärtungseffekt aus; Ihre Streckgrenze steigt bei hoher Crashbelastung deutlich an. Das Ignorieren von Dehnungsrateneffekten führt zu übermäßig konservativen Simulationsergebnissen.
•Gemeinsame Software: LS-DYNA, PAM-CRASH
•Wichtige Anmerkungen: Stähle mit einem hohen Verhältnis von Streckgrenze zu Zugfestigkeit haben einen schmalen plastischen Verformungsbereich und ihr Energieabsorptionsverhalten unterscheidet sich von Stählen mit niedrigem Kohlenstoffgehalt. Um Abweichungen bei der Bruchvorhersage auszuschließen, müssen geeignete Versagenskriterien zugewiesen werden.
3. Simulation der Ermüdungsfestigkeit
•Anwendbare Szenarien: Vorhersage der Ermüdungslebensdauer unter wechselnden Belastungen für Fahrwerkskomponenten und Fahrzeugrahmen
•Analysemethoden: Spannungs-Lebensdauer-Methode (Wöhlerkurve) für Ermüdung bei hoher Lastspielzahl; Dehnungs-Lebensdauer-Methode für Kurzzeitermüdung. Korrekturen müssen basierend auf dem Materialermüdungsgrad, der Oberflächenrauheit und dem Spannungskonzentrationsfaktor durchgeführt werden.
•Gemeinsame Software: nCode DesignLife, FE-SAFE, MSC Fatigue
•Wichtige Hinweise: Hochfeste Stähle reagieren empfindlicher auf Einschlüsse und Oberflächenfehler. Ihre Dauerfestigkeit steigt nicht linear mit der Zugfestigkeit. Anstelle einer proportionalen Skalierung basierend auf der Festigkeit müssen gemessene Wöhlerkurven der entsprechenden Stahlsorten übernommen werden.
4. Simulation des Kaltumformprozesses
•Anwendbare Szenarien: Biegen von Längsträgern, Stanzformen und Rückfederungsvorhersage
•Gemeinsame Software: AutoForm, Dynaform, LS-DYNA
•Wichtige Hinweise: Feinkörniger hochfester Stahl erzeugt eine größere Rückfederung als herkömmlicher kohlenstoffarmer Stahl, und die Rückfederung wird mit zunehmender Streckgrenze stärker ausgeprägt. In der Simulation ist eine genaue Eingabe von Materialhärtungskurven und Anisotropieparametern erforderlich, um die Rückfederung im Voraus vorherzusagen und die Kompensation des Führungswerkzeugs durchzuführen.
六、Häufige Fehlerprobleme während Produktion und Service und entsprechende Lösungen
1. Materialermüdung
Problembeschreibung
Unter zyklischen Wechselbelastungen kommt es bereits bei Spannungen weit unterhalb der Streckgrenze zur Bildung und Ausbreitung von Mikrorissen, die schließlich zu einem plötzlichen Bruch führen. Dies ist der häufigste Fehlermodus für Fahrgestelle und Fahrzeugrahmen von Kraftfahrzeugen.
Grundursachen:
•Spannungskonzentration durch strukturelle Konstruktionsmerkmale (scharfe Ecken, Löcher, Schweißwurzeln);
•Übergroße innere Einschlüsse (Al₂O₃, TiN) im Stahl, die als Entstehungsstellen für Ermüdungsrisse dienen;
•Schlechte Oberflächenqualität (Kratzer, Korrosionsgruben) oder Schweißfehler (unvollständige Durchdringung, Hinterschnitt);
•Korrosionsgruben beschleunigen die Rissbildung in korrosiven Umgebungen (Korrosionsermüdung).
Lösungen:
•Entwurfsperspektive: Strukturelle Verrundungen optimieren und abrupte Abschnittsänderungen vermeiden, um Spannungskonzentrationsfaktoren zu reduzieren;
•Materialperspektive: Anwendung sekundärmetallurgischer Raffinierungsprozesse zur Kontrolle der Einschlussgröße und -verteilung und Auswahl von Stahlsorten mit hervorragender Reinheit;
•Prozessperspektive: Implementieren Sie eine Verstärkung durch Kugelstrahlen auf kritischen tragenden Oberflächen, um eine Druckeigenspannung auf der Oberfläche einzuführen. Schweißqualität standardisieren und Schweißnähte nach dem Schweißen schleifen;
•Schutzperspektive: Tragen Sie Korrosionsschutzbeschichtungen auf, um gekoppelte Schäden durch Korrosion und Ermüdung zu verhindern.
2. Materialkorrosion
Problembeschreibung: Das Material unterliegt in feuchten, salzhaltigen und sauren Umgebungen chemischen oder elektrochemischen Reaktionen, was zu Oberflächenrost, einer Verringerung der Querschnittsfläche und letztendlich zu einer verminderten Festigkeit und einer verkürzten Ermüdungslebensdauer führt.
Ursachen:
• Elektrochemische Korrosion: Ein Wasserfilm bildet in Verbindung mit Sauerstoff eine elektrochemische Zelle, die die primäre Form der Korrosion in einer atmosphärischen Umgebung darstellt;
• Salznebelkorrosion: In Küsten- oder Winterstraßenumgebungen, in denen Salz ausgebracht wird, beschleunigen Chloridionen die Auflösung der Anode.
• Spaltkorrosion: In den Spalten von Schraubverbindungen und Überlappungsverbindungen kommt es aufgrund des Sauerstoffmangels zu örtlicher Korrosion.
Lösung:
• Oberflächenschutz: Wählen Sie je nach Umweltqualität Schutzmaßnahmen wie Feuerverzinkung, elektrophoretische Beschichtung oder Epoxid-Zink-Beschichtung aus.
• Designoptimierung: Wasseransammlungsstrukturen vermeiden. Zum Abdichten der Fugen an den Fugen wird Dichtkleber verwendet;
• Materialauswahl: Für hochkorrosive Umgebungen kann die korrosionsbeständige Stahlversion gewählt werden oder die Beschichtungsdicke erhöht werden, um Redundanz zu schaffen.
3. Plastische Verformung des Materials
Problembeschreibung: Bei der Nutzung der Bauteile kommt es zu irreversiblen plastischen Verformungen, die zu Maßabweichungen der Struktur, Montageversagen und verminderter Tragfähigkeit führen. Beispielsweise verbiegen sich die Längsträger des Fahrzeugrahmens, die Querlenker verformen sich usw.
Ursachen:
• Die Auslegungslastspanne ist unzureichend und die tatsächliche Belastung unter Betriebsbedingungen übersteigt die Streckgrenze des Materials.
• Die Streckgrenze des Materials ist niedriger als die Standardanforderung (das Material ist 不合格).
• Extreme Bedingungen wie Stöße und Überlast überschreiten die Auslegungsgrenzen.
Lösung:
• Entwurfsseite: Überprüfen Sie die Spannung unter extremen Bedingungen und halten Sie einen angemessenen Strecksicherheitsfaktor ein (im Allgemeinen ≥1,3 für allgemeine Strukturen, ≥1,5 für kritische tragende Komponenten);
• Materialseite: Führen Sie eine strenge Eingangskontrolle der Streckgrenze durch und wählen Sie vorzugsweise TMCP-Feinkornstahl mit stabiler Leistung aus;
• Strukturelles Ende: Fügen Sie an den leicht verformbaren Bereichen Verstärkungsrippen hinzu, um das Trägheitsmoment des Abschnitts zu erhöhen und die Arbeitsspannung zu verringern.
4. Materialrisse
Problembeschreibung: Während des Umformprozesses oder der Nutzung entstehen makroskopische Risse im Material, die direkt zu Strukturversagen führen. Diese Risse werden in drei Typen eingeteilt: Kaltumformrisse, Risse in der Schweißwärmeeinflusszone und nutzungsbedingte Sprödrisse.
Ursachen:
• Kaltumformrisse: Der Biegeradius ist zu klein, die Dehnung ist unzureichend und es entstehen Grate und Mikrorisse an den Materialkanten;
• Schweißrisse: Übermäßiger Kohlenstoffgehalt, unsachgemäßer Schweißprozess und schnelles Abkühlen nach dem Schweißen, was zur Sprödigkeit der Wärmeeinflusszone führt;
• Es treten Risse auf: Dem Material fehlt in Umgebungen mit niedrigen Temperaturen die ausreichende Zähigkeit oder es kommt zu Sprödbrüchen bei Stoßbelastungen.
Lösung:
• Abschlussende: Passen Sie den minimalen Biegeradius an die Materialqualität an (je höher die Festigkeit, desto größer der Biegeradius). Entfernen Sie nach dem Scheren die Grate an den Kanten durch Schleifen.
• Schweißende: Verwenden Sie Schweißmaterialien mit niedrigem Wasserstoffgehalt, kontrollieren Sie die Schweißwärmezufuhr und wärmen Sie die dicken Bleche vor dem Schweißen vor, um eine übermäßige Härte in der Wärmeeinflusszone zu vermeiden.
• Verwendungsende: Für Umgebungen mit niedrigen Temperaturen sollten Stahlsorten der Klassen D und E mit hoher Schlagzähigkeit ausgewählt werden, um zu verhindern, dass die Komponenten plötzlichen Stoßbelastungen ausgesetzt werden.
七、Schlussfolgerungen und Entwicklungstrends
Warmgewalzter Feinkornstahl mit hoher Festigkeit zeichnet sich durch umfassende Vorteile wie hohe Festigkeit, hohe Zähigkeit, hervorragende Umformbarkeit und gute Schweißbarkeit aus und ist damit der bevorzugte Werkstoff für den Leichtbau in Automobilen und Baumaschinen. Derzeit entwickelt sich die Branche in zwei Hauptrichtungen:
Erstens: Kontinuierliche Durchbrüche bei den Festigkeitsklassen, wobei Güten wie S1100MC und noch höherfeste Stähle nach und nach kommerzialisiert werden.
Zweitens eine multifunktionale Entwicklung, die hohe Festigkeit, hohe Lochausdehnungsleistung und überlegene Korrosionsbeständigkeit vereint, um komplexe Anforderungen neuer Anwendungen zu erfüllen, einschließlich Chassis und Batteriepakete für neue Energiefahrzeuge.
Aus Sicht der CAE-Simulation und der ingenieurtechnischen Anwendung ist die genaue Beherrschung der Leistungsgrenzen, Versagensgesetze und Prozesseigenschaften der Werkstoffe die Grundvoraussetzung, um das Gewichtsreduzierungspotenzial hochfester Stähle voll auszuschöpfen und die Struktursicherheit zu gewährleisten.
•Neue Energiefahrzeuge: Der hochfeste Stahl S550MC–S700MC wird in großem Umfang für die unteren Gehäuse und Montagehalterungen von Batteriepaketen verwendet. Es erfüllt die Festigkeitsanforderungen für den Batterieschutz und sorgt gleichzeitig für ein ausgewogenes Verhältnis von Leergewicht und Reichweite.
